深度解读新能源汽车电子PCBA电路控制板加工

2025.04.12

在新能源汽车产业蓬勃发展的当下，新能源汽车电子PCBA电路控制板加工是支撑车辆核心功能运作的关键环节，其重要性不言而喻。

一、加工的复杂性与高要求

新能源汽车电子PCBA电路控制板涵盖了整车控制器（VCU）、电机控制器（MCU）、电池管理系统（BMS）等多种关键系统的控制板。以电池管理系统的PCBA电路控制板为例，它需要对电池组的电压、电流、温度等众多参数进行精确监测与调控。这就要求加工过程具备极高的精度，因为哪怕是细微的线路偏差或元件焊接失误，都可能导致电池管理出现漏洞，影响电池的安全性与使用寿命，甚至引发严重的安全事故。而且，由于新能源汽车的使用环境复杂多变，从高温的南方到严寒的北方，PCBA电路控制板必须在不同温度、湿度以及电磁干扰环境下稳定工作，所以加工所选用的材料和工艺都要能满足这些严苛条件。

二、关键加工工艺

精密贴片工艺：在新能源汽车电子PCBA电路控制板上，大量的微小元器件，如芯片电阻、电容以及小型集成电路芯片等需要精准贴装。例如，在智能驾驶辅助系统（ADAS）的PCBA板上，高精度的传感器芯片引脚间距极小，采用先进的SMT（表面贴装技术）设备，通过高精度的视觉识别系统，能够将这些元器件以微米级的精度贴装到电路板上，确保信号传输的稳定性和准确性，为ADAS实现对道路和车辆环境的高精度感知奠定基础。

多层板制造工艺：为满足新能源汽车电子系统对功能集成度和小型化的需求，PCBA电路控制板往往采用多层板设计。以整车控制器（VCU）的控制板为例，可能会用到10层甚至更多层数的电路板。在多层板制造过程中，需要经过内层线路图形制作、层压、钻孔、电镀等一系列复杂工序。精确控制每一层线路的布局和连接，保证层与层之间的电气连接可靠，实现信号在不同层之间的高效传输，同时减少电磁干扰，满足VCU对车辆驾驶、网络管理、故障诊断等多种复杂功能的电路需求。

焊接工艺：除了常规的回流焊工艺用于表面贴装元器件的焊接外，对于一些功率较大、需要良好散热和机械强度的元器件，如电机控制器（MCU）中的功率模块，会采用波峰焊或选择性焊接工艺。波峰焊能够快速将大量引脚的元器件焊接到电路板上，提高生产效率；选择性焊接则针对特定的元器件进行精准焊接，保证焊接质量的同时，避免对周边其他元器件造成影响，确保MCU能够稳定控制电机的输出扭矩和转速，驱动车辆可靠行驶。

三、质量管控要点

原材料检验：严格把控原材料质量，对采购的电路板基材、电子元器件等进行全面检测。例如，对于电池管理系统（BMS）中使用的高精度电压、电流检测芯片，要检测其电气性能是否符合设计要求，芯片的封装是否完好，引脚是否有氧化或变形等缺陷。只有合格的原材料才能进入生产环节，从源头上保障PCBA电路控制板的质量。

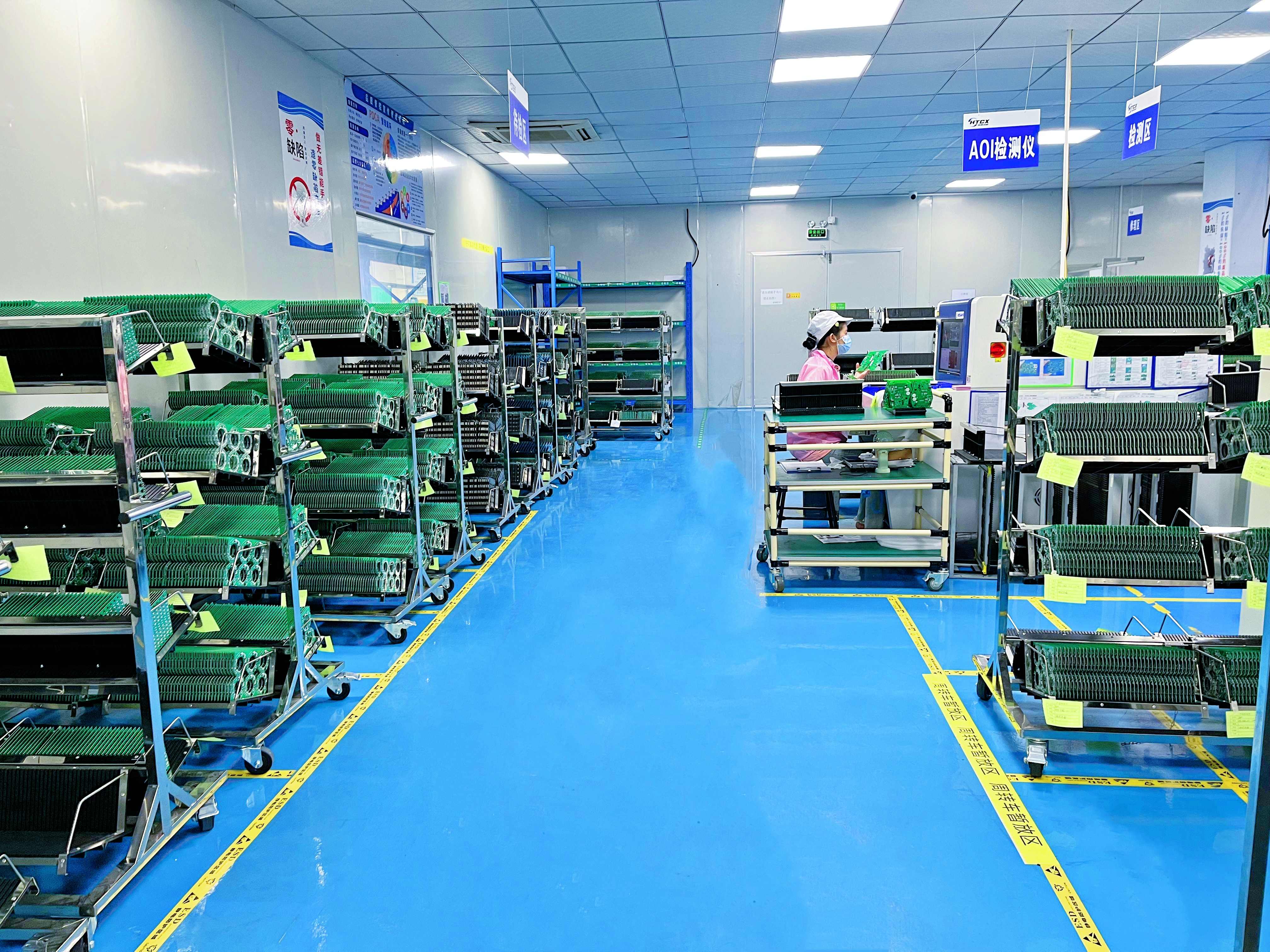

生产过程检测：在加工过程中，运用多种检测手段对每一道工序进行实时监控。通过在线AOI（自动光学检测）设备，在贴片工序后立即对元器件的贴装质量进行检测，检查是否有缺件、偏移、立碑等缺陷；对于多层板的内层线路制作，采用飞针测试设备检测线路的导通性和短路情况。在焊接工序完成后，利用X-Ray检测设备对焊点内部质量进行检测，查看是否存在虚焊、空洞等问题，确保每一块PCBA电路控制板在生产过程中的质量符合高标准。

成品测试：完成加工的PCBA电路控制板需要进行全面的成品测试。模拟新能源汽车实际运行中的各种工况，对控制板的功能进行测试。比如，对充电桩控制系统的PCBA板，要测试其在不同充电模式下与充电桩的通信功能、充电电流和电压的控制精度、过压过流保护功能等，只有通过严格成品测试的PCBA电路控制板才能交付使用，为新能源汽车的稳定运行提供坚实保障。
